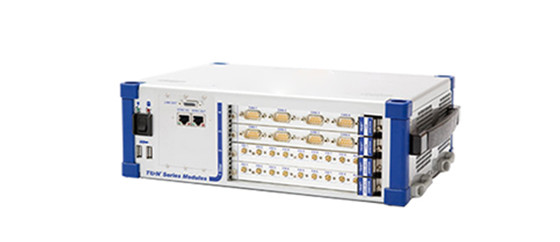

HCATM-R4数据采集系统概述

结构紧凑配置灵活、内置计算机系统，可实现数据实时存储和分析、便于车/机载测试应用

技术参数

型号	HCATM-R4
HC板卡插槽数	4
高速采集通道扩展	串联TRIONet机箱 或者通过HIC-DAQ级联
100 Hz低速通道扩展	通过HC-CAN连接HCAD3
准静态通道扩展	连接HCWD2 或通过HC-CAN连接HCAD2
数据存储	256 GB可拆卸固态硬盘
存储可选项	Up to 1 TB
无间隙存储速率	Typ. 80 MB/s
电源
标配(Max.)	10 to 36 VDC 隔离电源; 包含外置交流电源线
选项1	(HC2-PS-DC-Buffer) 内置5分钟应急供电电池
选项2	(HC2-UPS-250-DC) 2插槽外置供电盒
外形尺寸
尺寸 (W x D x H) 不含把手/支架	318 x 253 x 108 mm (12.5 x 10 x 4.3 in.)
重量（不含模块及电池） 1)1)	Typ. 3.9 kg (8.6 lb.)
1) 单块电池重量: 540 g (1.20 lb.)

系统应用

机舱舒适度测试

客舱舒适度测试的典型环境是直接在准备飞行的飞机上。

产品优势

> 完全同步

> 多达128（可扩展到更多）个外部静态温度通道

典型测试

> 温度测量

> 空调

> 客舱噪音

通过HCWD模块测量温度

HCWD2模块式24位多通道AD转换器， 通过RS-485接口提供数据。具有12-100Hz采样率和350V电流隔 离。 HCWD2系列有一个接口模块-- EPAD2-USB--将RS485数据转换为 USB。 HCATM系统有一个 HCWD2接口，用于通过单根电缆简单 地连接HCWD2模块作为静态通道扩展。

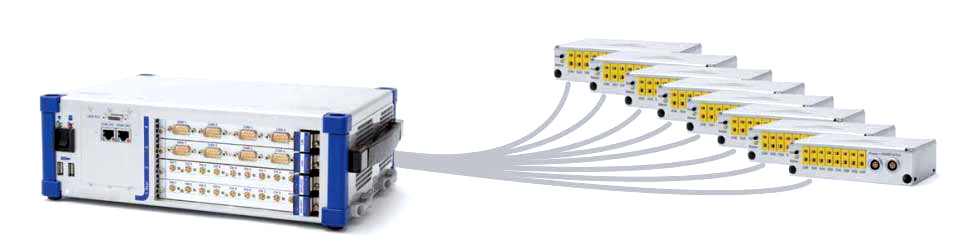

HCATM-R4带HCWD模块，带64个（8×8）通道用于温度测量
