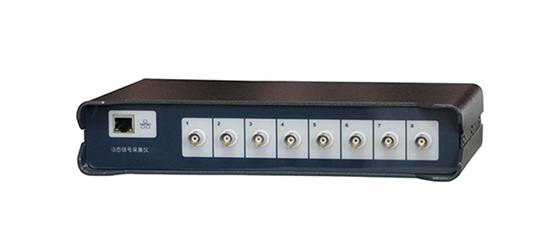

HI-DAC-D8信号采集仪

信号采集仪 HI-DAC-D8专注于振动、噪声测试的产品，主要运用于动态测试，船舶噪声振动测试等场景。该产品采用了 8  通道并行采集技术和双核 ADC数据整合技术，打造了高达 160dB 动态范围、250kHz 采样率的 8 通道精密采集仪器，可精 准捕获从低频机械振动到高频声学信号的全频段特征。

产品特性

• 高动态范围：双核 ADC 数据整合技术，实现了单设备 160dB 的动态范围；

• 高精度：24-bit

• 采样率：标准250kS/s;最大可定制 2MS/s

• 低噪声设计：优化电路布局，适当对PCB 进行层叠控制，避免数字信号对模拟信号的干扰，通过 DC-DC 处理，LDO 电源降噪，进一步降低设备底噪；

• 多源供电适配：通过 LTC4417 电源控制器、电源调理模块，实现了 USB、适配器、网线 3 种供电方式

应用场景

● 汽车 NVH 测试

● 船舶噪声振动测试

● 模态分析

硬件规格

基本特性
项目	描述
采样率	250kS/s
动态范围	160dB
分辨率	24-bit
输入信号类型	IEPE/电压
防护等级	IP65
供电方式	USB、POE、适配器供电
存储	外置 SD 卡
指标测试
测试环境
项目	描述
环境温度	10°C~35°C
相对湿度	20%~80%RH
精度测试
项目	描述
噪声	≤4μV@10V
SNR	≥103dB@100k
线性度测试
项目	描述
线性度
信噪比测试
项目	描述
通道	大量程                                               小量程
CH1	-114.39dB                                         -141.57dB
CH2	-114.41dB                                          -141.33dB
CH3	-114.44dB                                          -140.92dB
CH4	-114.44dB                                          -141.66dB
CH5	-114.42dB                                          -141.91dB
CH6	-114.47dB                                          -141.04dB
CH7	-114.35dB                                           -141.71dB
CH8	-114.41dB                                           -140.95dB
同步精度测试
项目	描述
仪器间同步精度	≤100μs
动态范围测试
项目	描述
	大量程                                                   小量程
动态范围	-158.45dBFS/Hz                                   -197.05dBFS/Hz
后面板接口
项目	描述
USB	2
LAN	1
CAN	1
电源适配器接口	1
电源需求
项目	描述
输入电压	12V
功率	13.8W（Typical）
环境适应性
项目	描述
工作温度	0°C~+50°C
存储环境	-20°C~+60°C
工作湿度	10%~90%RH，无冷凝
随机振动	10~500Hz，5grms
尺寸与重量
项目	描述
尺寸	210mm×210mm×55mm（W×D×H）
重量	0.92kg
