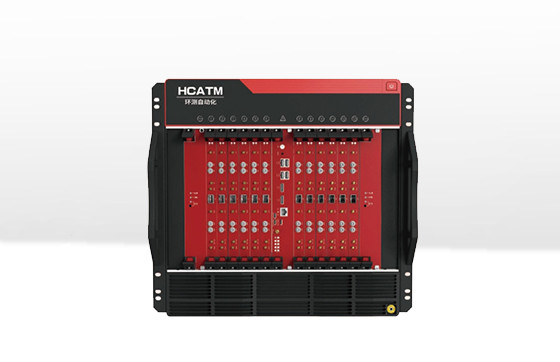

μXI-X系列机架式机箱

μXI-X系列是公司基于μXI平台自主研发的一款高性能、模块化机箱，能够*适配于中型测试测量场景。机箱具备后插槽的特点，从而为用户赋予更多的扩展接口，有出色的散热性能、稳定可靠的电源和坚固耐用的特质，全力为数据采集保驾护航。

功能特点

● 高速数据传输带宽

● 丰富简单的接口

● 智能灵动、便携*

● 可定制接口

● 高功率散热、坚实可靠

应用场景

● 高速瞬态信号记录

● 宽带信号分析仪

● 模拟及数字信号采集仪

● 质谱分析仪

● 航空航天/国防

● 通信

● 通用应用软件

● 电子测试

● 核与粒子物理实验采集仪

● 激光雷达回波采集仪

● 科研与军工通用采集系统构建

技术规格

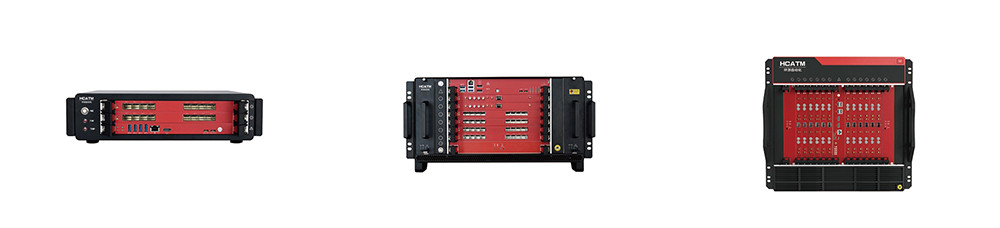

型号	μXI-X6002	μXI-X6006	μXI-X6012
规格	2U高度+2外设槽+1系统槽	5U高度+6外设槽+1系统槽	10U高度+12外设槽+1系统槽，支持后插槽
带宽	8GB/S背板带宽、4GB/s独立带宽	24GB/s的背板带宽、4GB/s独立带宽	48GB/s背板带宽、4GB/S独立带宽
背板	μXI数据传输控制总线，高品质时钟信号、触发信号JTAG调试，支持IPMI智能管理协议
供电	220VAC 350W	220~240VAC 1600W	200~240VAC 1600W
工作温度	0~50℃
工作湿度	10~90%RH，无冷凝
存储温度	-20~80℃	-20~60°C
高功率散热	120W/Slot
尺寸	333mmx216mmx77mm(WxDxH)	448mmx382mmx296mm(WxDxH)	448mmx515mmx619mm(WxDxH)
支持热插拔、IPMI智能管理协议，*作业、轻松掌控，机箱组件可拆卸，自主适配、灵活升级，规格尺寸小，方便携带
机箱赋予强大的扩展性，轻松实现功能升级

计算机特性
处理器	国产：龙芯 4 核 3A5000 处理器，搭配龙芯 7A2000 独显桥片 + XILINX Kintex Ultrascale 系列 FPGA；主频：2.5GH
	进口：Intel 12 代 Core i7 桌面级处理器+ XILINX Kintex Ultrascale 系列 FPGA；主频：3.6GHz
内存	32G
硬盘	1T或更高
操作系统	国产：支持 Loongnix、麒麟、UOS 操作系统
	进口：支持windows、Linux 操作系统
接口	1个HDMI接口，1个RJ-45网口

μXI系列模块

μXI-8100ACC-B 隔离电压/IEPE输入模块

●8通道/模块；

●采样率:10MS/S，是瞬态记录的*选择，双AD版本可选；

●支持IEPE和电压信号采集；

●采用高隔离设计，隔离电压可达1000V.

模块规格

μXI-8100-VACC 系列规格
输入通道	μXI-8100-VACC
采样率/分辨率	10MS/s；16-bit
精度	±0.05 % FS
ADC类型	SAR(逐次逼近)
输入耦合	DC;AC:0.16Hz
输入范围                 电压/IEPE	±50V/±10V
输入噪声（5mV范围）	10μVpp
输入阻抗	1MΩ
输入偏置电流	＜10nA
输入耦合	DC;AC:1Hz
零点漂移	典型 0.3 μV/°C+ 10 ppm 量程 较大值 15μV/°C+20 ppm 量程
通道相位差	0.02° * fin [kHz] + 0.1°
IEPE 激励	4mA或8mA，电压24V
线性度	典型0.01 %
隔离阻抗	隔离电阻 >1 GΩ; 隔离电容通常为 15 PF
隔离电压	1000 V

μXI-8001-M 通用输入模块

● 采样率：每通道20ks/s~100ks/s；

● 输入类型：电压±50V、桥路、电阻、RTD、IEPE、电流；

● 每通道电路中设计了两个24位DELTA-SIGMA ADC,具有高于144dB动态范围.

模块规格

通用规范
输入通道	μXI-8001-M                                     8通道多功能采集采用航插连接器
	定制版本
采样率/分辨率	20ks/s~100ks/s；24-bit
精度	0.05%F.S
隔离可选	300 VDC/无隔离
输入类型	范围	支持传感器
电压	±50 V	各种输出电压信号的传感器
IEPE	±10 V	IEPE传感器
桥路	0-1000000微应变	半桥、全桥、1/4桥传感器
电阻	10 Ω to 30 kΩ	电阻温度检测:Pt100, Pt200, Pt300, Pt500,Pt1000
电流	±20 mA	4至20 mA传感器;回路供电传感器
传感器激励	每通道提供24VDC激励电压
通道相位差	<20 nsec
环境规范           工作温度	0 to +45 °C
储存温度	20 to +70 °C
湿度	5 to 95 % 非冷凝
板载内存：512MB

μXI-X6131 SFP光口、RJ-45 自适应网口、授时接口， 接口拓展卡

μXI-X6131 是公司为拓展控制器接口而设计的一款高性能接口拓展卡。μXI 控制器除固定接口外，还提供了接口扩展卡连接器，用户可根据需要，为μXI 控制器搭配接口扩展卡，拓展μXI 控制器对外提供的接口。

模块规格

适配全系列μXI 控制器
搭配多种高速接口，实现高速数据传输
支持 1 组授时输入接口：GPS 10MHz Clock in、GPS 1PPS in、GPS UTC 时间串口输入
支持 1 组授时输出接口：GPS 10MHz Clock out、GPS 1PPS out、GPS UTC时间串口输出
支持 1 路通用双向 I/O
支持 1 路外部触发信号输入
万兆网	2×10GbE SFP 光口
高速串行接口	2×10GbE 数据高速串行传输 SFP 光口
自适应网口	1×10/100/1000M RJ-45网口
板卡供电
输入电压	12V
输入电流	1A
功率	12W
环境适应性
工作温度	0~+50℃
存储环境	-20~+60℃
工作湿度	10%~90%RH，无冷凝
随机振动	5~500Hz，0.3grms
尺寸	μXI 6U/1 Slot，20mm×97mm×233mm(W×D×H)
重量	0.38kg
