PXIe系列模块

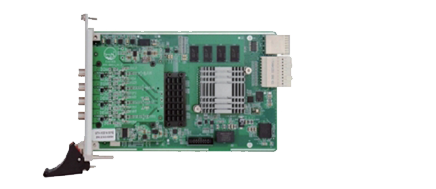

PXIe-4100-VACC 隔离电压/IEPE输入模块

● 4通道/模块

● 采样率：10MS/s，是瞬态记录的*选择

● 支持IEPE和电压信号采集

● 采用高隔离设计，隔离电压可达1000V

模块规格

PXIe-4100-VACC 系列规格
输入通道	PXIe-4100-VACC
采样率/分辨率	10MS/s；16-bit
精度	0.05%读数
ADC类型	SAR(逐次逼近)
输入耦合	DC;AC:0.16Hz
输入范围              电压/IEPE	±50V/±10V
输入噪声（5mV范围）	10μVpp
输入阻抗	1MΩ
输入偏置电流	＜10nA
输入耦合	DC;AC:1Hz
零点漂移	典型 0.3 μV/°C+ 10 ppm 量程          较大值 15μV/°C+20 ppm 量程
通道相位差	0.02° * fin [kHz] + 0.1°
IEPE 激励	4mA或8mA，电压24V
线性度	典型0.01 %
隔离阻抗	隔离电阻 >1 GΩ; 隔离电容通常为 15 PF
隔离电压	1000 V

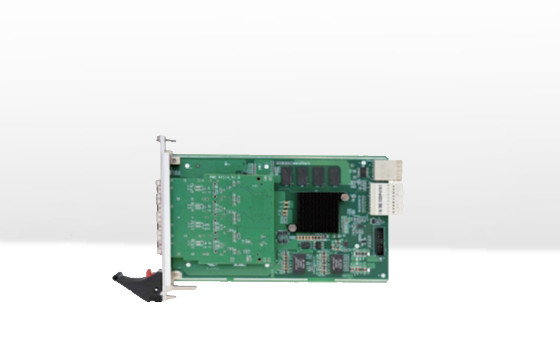

PXIe-4100-X 多功能采集模块

● 采样率:每通道20kS/s-100kS/s;

● 输入类型:电压±50V，桥路，电阻，RTD, IEPE，电流;

● 隔 离：300 VDC/不隔离;

● 每通道电路中设计了两个24位DELTA-SIGMA ADC,具有高于144dB动态范围.

模块规格

通用规范
输入通道	PXle-4100-X                                    4通道多功能采集采用航插连接器
	定制版本
采样率/分辨率	20kS/s-100kS/s；24-bit
精度	0.05%读数
隔离可选	300 VDC 无隔离
输入类型	范围	支持传感器
电压	±50V	各种输出电压信号的传感器
IEPE	±10V	IEPE传感器
桥路	0-1000000微应变	半桥、全桥、1/4桥传感器
电阻	10 Ω to 30 kΩ	电阻温度检测:Pt100, Pt200, Pt300, Pt500,Pt1000
电流	±20 mA	4至20 mA传感器;回路供电传感器
传感器激励	每通道提供24VDC激励电压
通道相位差	<20 nsec
环境规范              工作温度	0 to +45 °C
储存温度	20 to +70 °C
湿度	5 to 95 % 非冷凝
板载内存：512MB

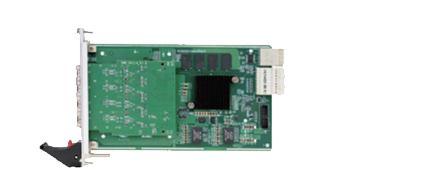

PXIe-CNT 隔离*计数器模块

● 采样率:每通道 256 kS/s;

● 输入类型：事件、波形时序和传感器模式.

模块规格

PXIe-CNT 规格
输入通道	4个*计数器或12个数字输入
计数器模式
事件计数	基本事件计数、门控计数、向上/向下计数和编码器模式（X1、X2 和 X4）
波形时序	周期、频率、脉宽占空比
传感器模式	编码器
输入信号特性
额定输入电压（较大值）	50VDC
过压保护	±100 V
计数器分辨率	32-bit
时基精度	80 MHz
带宽（-3dB）	5 MHz
采样率	每通道 256 kS/s
触发调整范围	0 to 50 V
输入耦合	DC 和 AC (1Hz)
接口	4x 航插接口
典型功耗	5 V (600 mA) 和 12 V (600 mA)，非隔离

PXIe-CNT 模块可选电缆

PXIe-CNT 电缆
	连接器	末端	长度	适用模块PXIe-CNT-H 模块
HC-CNT-L0-05-00	LEMO 0B.xx	可以为散线或其他接头	0.5 m	PXIe-CNT-B PXIe-CNT-H

PXIe-WD-4 (隔离)/16(非隔离）

模块规格

PXIe-WD-4(隔离)/16(非隔离)
输入通道	4个隔离/16个非隔离温度采集通道
输入范围	热电阻: PT100; PT200；PT500；PT1000；热电偶：全分度号电阻: 0 to 999.99Ohm
精度	根据Pt100-PT1000,不同传感器有不同精度，大概精度范围：  -200 to 100 °C ：精度：0.25℃， 100 to 400 °C：精度：±0.4 °C 400 to 600 °C ：精度： ±0.8 °C 热电偶因分度号不同、材料不同导致测温范围不同，精度范围大概： ±0.4 °C -16 °C 详细参数请与公司联系
精度	电阻读数的 0.03 % ±0.1 Ω / 电压读数的±0.02 % ± 10µV
采样率	每通道 1000 Hz/s；
带宽 (-3 dB)	500 Hz
ADC类型	24 位 Delta Sigma 转换器
输入连接器	端子接头
隔离	可选
连接类型	2线、3线、4线
解析度	0.05 °C 适用于所有类型
恒流源	400 µA
输入阻抗	通常 >100 MΩ
偏置电流	通常为 10 nA
传感器故障检测	支持
较大限度。 增益漂移	25 ppm /°C
是否隔离	隔离
隔离电压	350 VDC （通道与通道、通道与总线、电源与机箱）
过压保护	15 VDC
CMRR (50/60 Hz)	130 dB
PXIe-RTD-16
通道数	16个非隔离的铂电阻/热电偶温度采集通道
采样率	每通道 200Hz/s；
是否隔离	否
连接类型	D-SUB-xx接口
其他参数
电源电压	7 to 40 V
工作温度	-10℃至+ 60℃

PXIe-1601 模块

● 带电压输入、数字I/O的多功能采集模块

● 模拟通道：32个单端/16个差分同步通道

● 输入类型：0-10V或±10V

● 采样率：1k-100 kS/s /通道

● 非隔离

模块规格

PXIe-1601规格
输入通道	PXIe-1601-16	16通道全差分，16bit
	PXIe-1601-32	32通道单端，16bit
	PXIe-2401-16	16通道全差分，24bit
采样率/分辨率	1k-100 kS/s /通道；16位/24位
精度	±0.05% 读数
板载数据缓冲器	512 MB
ADC类型	16-bit 或24bit SAR(逐次逼近寄存器)
输入范围
–电压	0-10 V或±10 V
输入噪声(5mv范围) –0 to 10 Hz	10 µVpp
输入阻抗	单端：1 MΩ , 差分：2 MΩ
输入偏置电流	<25 pA
输入耦合	DC
