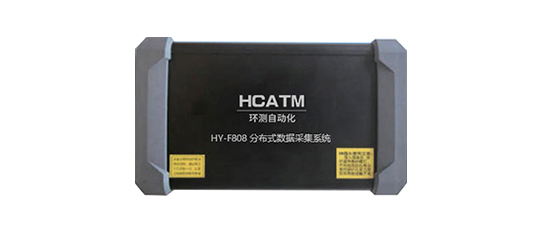

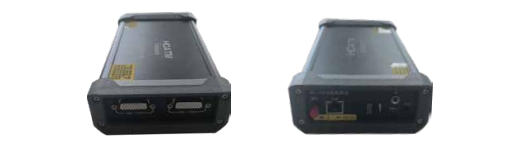

HY-F808分布式数据采集系统

HY-F808分布式数据采集和分析系统，专为满足现场测点零散的场合而设计，最高采样频率8kHz，广泛应用于疲劳试 验、结构强度应力应变试验，分散型传感器的数据采集，分布式温度采集。支持单台独立使用，也支持多台联网同步使 用。设备支持应力应变信号、电压信号、位移信号、温度信号等物理量同步采集、存储和分析。 该产品广泛应用于各种现场信号采集和测试测量，在工业现场，高校实验室，科研院所台架试验，各种结构强度测量场景 大量应用，并获得客户一致好评。

产品特性

• 微型模块化设计，采集器可以就近测点处安装放置，减少信号线缆的长度，提高测试可靠性；

• 多台采集设备之间通过交换机实现系统级联，交换机与计算机采用网口通讯，实时进行采样、  传送、存盘、显示和数据分析；

• 支持内部电池供电，方便现场灵活使用；

 • 应变测量具备桥路自检、导线电阻测量和修正功能；

• 系统具有自识别检测功能，即可根据指令自动检测当前模块通讯连接状态，  硬件具有状态指示灯，便于用于观测识别当前系统通讯状态。

技术参数

测量点数	8 通道/设备
采样频率	采样频率 8kHz，多档位可选
通信接口	以太网，支持 POE 供电，设备数量通过交换机进行扩展wifi，设备数量支持通过路由器进行扩展
内置 32GB 存储，支持数据硬件保存
AD 位数	24 bits
采样方式	并行同步采样
通道接口	DB26
测量内容	应变、电压、铂电阻测温
应变测量类型	全桥、半桥、1/4 桥（无补偿）、1/4 桥（三线制）
应变量程	±100000με、±30000με、±10000με、±3000με四挡程控，每通道可独立设置；
应变测量误差	±0.1% FS±1με
供电桥压	2V、5V、10V
桥路设置方式	每通道独立设置
电压测量类型	单端：DC、AC（0.2Hz）、AC（1Hz）；差分：DC
电压量程	±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp七挡量程，每通道可独立设置
电压测量误差	±0.1% FS±1mV
模拟滤波器	截止频率（Hz，-3±1dB）：300、3K、30K、pass ；衰减率：约-12dB/oct； 高通滤波器：0.2Hz，1Hz；
平衡方式	硬件平衡，16bit-DAC
平衡范围	0 ～±2.5V
功耗	10W
工作电源	5V/2A，配 5V/2A 充电器
正常工作温度范围	-20℃～+60℃
工作湿度	<90%
外形尺寸（L×W×H，mm）	212×128×49
重量	2kg
应变测量具备桥路自检、导线电阻测量和修正功能
支持智能导线识别功能，根据预定义模版自动设置测点参数 20. 应变测量具备桥路自检、导线电阻测量和修正功能
内含 4 节 18650 锂电池，wifi 工作模式下支持 4 小时以上的连续工作时长
采用 NTP 同步时，满足所有采集器最高 500Hz 同步采集
采用同步时钟盒或者 GPS 同步时，满足所有采集器最高采样率同步采集
设备具备电源灯、工作灯、同步灯、故障灯、电量灯，用于直观显示工作状态

应用范围

• 结构强度应力应变试验； 工业现场信号记录 重点设备运输监测

• 疲劳试验； 风力发电机塔筒和叶片应力监测

• 分布式应变数据采集； 桥梁和道路监测

• 分布式温度采集 新能源电池温度监测

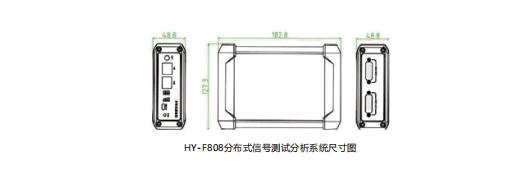

产品尺寸图

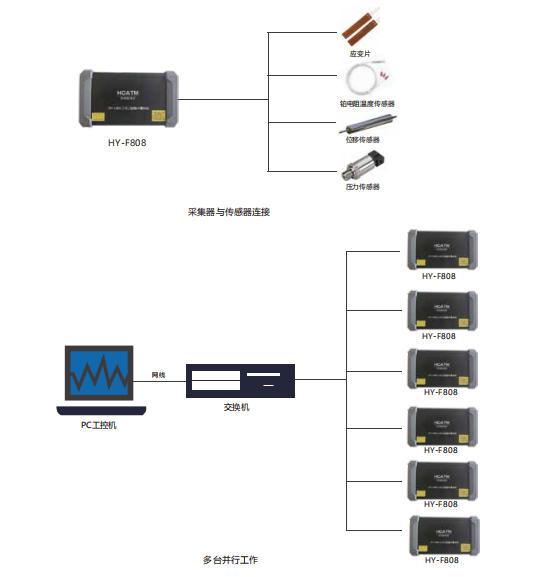

系统组成
