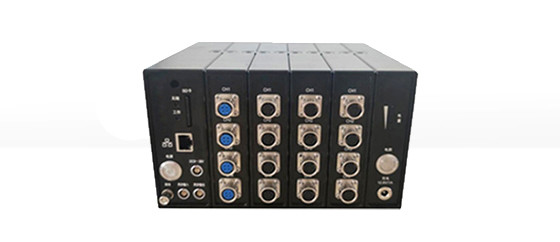

HY-FDS设备状态监测系统

设备状态监测系统可对重要设备的营运状况*进行监控，利用计算机的存储空间记录设备的运行参数（包括振动、应力应变、温度、压力、风速等），设备一旦出现事故前兆或意外事件及时报警并尽可能多的采集事故信息，为了解事故现象和分析事故原因及造成的损伤提供可靠的数据。可用于桥梁及大型建筑结构健康状态监测。

系统可完成应力应变、应变式传感器、IEPE加速度传感器、磁电式速度传感器、热电偶温度传感器以及4mA-20mA变送器的输出信号的适调、采集和分析。

应用范围

● 港口机械、桥梁建筑、轨道交通等从建设到投入运营整个阶段的状态监测
● 工业现场、水电闸门等大型结构的长期在线监测
● 适合各种测点集中或分散的监测场合

系统特点

● 模块化设计，可无限扩展，支持各种信号类型的传感器接入，无需特殊定制；

● 每插槽独立设置采集频率，集动态、静态、振弦信号于一体；

● 模块任意组合，单台仪器可测量振动、应变、振弦、位移、温度、索力、风速、风向、倾角、湿度、电导率、数字信号等，根据需要可随意增加通道数量，多台仪器并行工作，上千通道同步采集；

● 集中或分布测量，轻松实现各种分散或集中场合的监测；

● 可通过千兆网络、WiFi、4G路由器和计算机连接，实现参数设置，现场调试和数据采集；

● 并联采集系统，不会因个别采集器的故障引起整套系统的瘫痪；

● 系统具备断网、断电自恢复能力，实时显示网络状态信息，系统内置看门狗保护，能够恢复断电、断网前的工作状态；

● 隔离技术和合理的接地，以及抗雷击能力，使系统具有极强的可靠性和抗干扰能力，用于各种工程现场的长期监测；

● 基于B/S，C/S构架的网络版软件，通过企业内部局域网和internet公共网实现多点远程监控；

● 可插入大容量的SD存储卡，对数据进行备份，也可离线采集，实现无人值守；

● 全屏蔽机箱设计，各模块之间无串扰，抗干扰能力强；

技术参数

HY-FDS主控单元
数据传输方式	RJ45/ WIFI
采样速率	高1KHz/CH，多档可设置
SD卡容量	32G
电源	19V/4.74A
安装固定方式	螺丝固定
功耗	3W
重量	755g
外形尺寸（深宽高mm）	170*46*120
FDS-V/ACC（电压/IEPE通道）
通道数	4
高采集频率	1KHz，多档可设置
可测量内容	电压、IEPE
分辨率	优于0.01%
测量精度	优于0.3%
失真度	优于0.1%
较大分析带宽	DC～500Hz
噪声	小于3uVrms(输入短路，较大增益及带宽折合至输入端)
AD位数	24
较大输入范围	±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp可设置
滤波器	10Hz,30Hz,100Hz,2kHz
频率下限	AC输入时为0.2Hz、1Hz，IEPE输入时0.2Hz、1Hz
IEPE供电	+24V/4mA
接口	华伦插座
通讯接口类型	CAN总线
功耗	2-3W
重量	632g
外形尺寸（深宽高mm）	170*32*120

系统框图

                                   单台有线连接示意图

                           多台远程同步采集连接示意图

                                       多台有线连接示意图

                                     单台远程采集连接示意图
