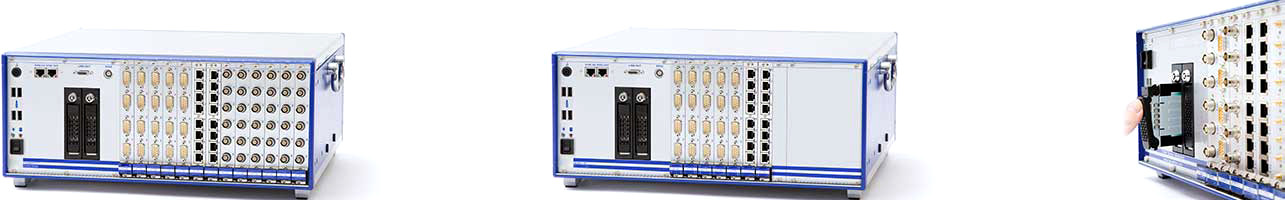

HCATM-7/HCATM-13数据采集系统

结构紧凑配置灵活、内置计算机系统，可实现数据实时存储和分析、便于车/机载测试

系统参数

型号	HCATM-7/HCATM-13
HC板卡插槽数	7/13
高速采集通道扩展	串联StarNET机箱 或者通过HIC-DAQ级联
100 Hz低速通道扩展	通过HC-CAN连接HCAD3
准静态通道扩展	连接HCWD2 或通过HC-CAN连接HCAD2
数据存储	120GB固态硬盘 1TB硬盘(选项2个3.5“英寸硬盘）
存储可选项	Up to 4TB
无间隙存储速率	Typ. 90 MB/s
电源
标配(Max.)	10 to 264VAC 隔离
选项1	备用交流供电
选项2	n/a
外形尺寸
尺寸 (W x D x H) 不含把手/支架	441 x 427 x 177 mm (17.4 x 16.8 x 7 in.)
重量（不含模块及电池） 1)1)	Typ. 13 kg (28.6 lb.)
1) 单块电池重量: 540 g (1.20 lb.)

系统应用

应用场景      发动机测试      飞机电源系统测试       风洞试验       零部件测试       飞机起落架测试

组件测试

在实验室环境中，组件测试由我们完全可扩展的系统完成，可实现多达1000个同步测量通道，包括高精度计数器和视频输入。在故障触发的情况下，警报输出用于停止测试程序或通过电子邮件或短信通知测试操作员。

产品优势

数据库存储整个测试设施的联网测量数据可用性，使用免许可软件进行数据分析。

数据库存储

所有测试系列数据可直接存入SQL数据库或通过FTP协议传输。

典型测试

航空电子设备、伺服电机和执行器、 INU(惯性导航装置）、电源、阀门、 起落架机械装置、发电机

测试报告

有很多选项可以轻松创建您的测试报告。 留在HIC内直接打印报告。使用您 常用的办公软件工具（例如：Excel)或 导出到常用的第3方分析软件，例如: MATLAB。 流行的分析平台，如FlexPro和FAMOS, 直接打开HIC文件。
