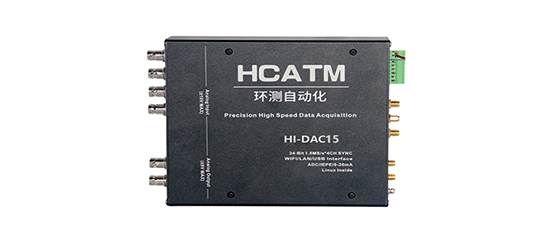

HI-DAC15  WIFI/以太网/USB数据采集卡

HI-DAC15为WIFI/以太网 /USB 可选的高速数据采集模块，具有 4 通道真差分输入，24 位分辨率，单通道最高采样率  1.5MS/s。4 通道同步共计 6MS/s、精密前置增益放大、千兆以太网传输单元,集成 IEPE/电压硬件支持的特点。本产品采用了 多个高精度24 位 ADC 单元及配合本公司多年积累开发的前置差分放大模块，使得本产品具有高速率、高分辨率、高精度、超 低噪音、高抑制比、测量范围广、低温漂的优点，适合精密高速率采集的各种场合使用。采集模块内部集成 linux 系统，应用 层接口对用户开放，可灵活轻松实现嵌入式应用再开发。采集卡支持以太网接口/USB 接口通讯、SD 离线数据存储等, 同时我 们也支持高度定制服务。

HI-DAC15采集卡所有元器件皆为工业等级，采用全金属屏蔽, 可适应工业干扰强烈的场合应用，并具有防潮、防震和抗干扰的优点。

产品特性

• 内嵌LINUX系统集成一体动态库

• 24位ADC分辨率支持uV级采集

• 单通道1.5MS/s;四通道共计6MS/S

• BNC/LEMO接口可选真差分输入

• ADC/IEPE/0-20mA支持三种输入模式

• 多卡同步组网专业技术支持

应用场景

• 微弱信号测量采集

• IEPE/ICP 传感器测量

• 0~20mA 转0~5V 测量

• 离线数据采集存储

• 外场高冲击测量

• 振动噪声信号测量

• 爆炸压力数据采集

• 火工品威力测量

• 无线传输信号采集

特性列表

高精度高分辨率	24 位分辨率
超低噪音前置差分放大	最低可测量 uV
高速率同步采集	单通道最高 1.5MS/s（1.5M 个点每秒)，4 通道共计 6MS/s
嵌入 Linux 系统	可嵌入算法到硬件中独立工作，系统应用层面对客户开放，方便二次开发
支持 SD 存储	在线/离线/定时/条件触发存储
IEPE/ICP 激励	支持 2mA/4mA 恒流激励
输入范围	0 ~± 10V 八档位切换
集成 2 路 PWM 输出	16 位可调 PWM
2 路 DAC 输出	16bit ±9V 模拟量

电气综合参数
项目	单位	典型值	范围/备注
8-24V 供电端口电压	V	8-24	5~28
8-24V 供电端口电流	mA	400mA@12V       200mA@24V
8-24V 供电端口电流（选配 5G WIFI）	mA	1A@12V               500mA@24V
ADC 模拟端口输入电压	V	±10
ADC 模拟信号输入带宽	Hz	370K @(±10V~±20mV)
数字端口输入 VL 低电平	V	0	-0.3~1
数字端口输入 VH 高电平	V	3.3	2~5.5
数字端口输出驱动电流（输出高电平时）	mA	10
数字端口输入吸纳电流(5V 输入电压时)	uA	170
ADC 最高采样率	MSps
最小分辨电压	uV		0.1
DAC 模拟输出分辨率		16bit
DAC 更新速率		0.1~960000.0
Aout 输出电压	V		0 ~ ±9V
PWM 输出频率（DIO1.2、DIO1.3 端口）	Hz		0~100k
PWM 占空比（DIO1.2、DIO1.3 端口）	%		0~100
计数器输入最大频率（DIO1.4 端口）	Hz		100k
计数器输入最大计数值		2^64 次方
以太网接口速率	Mb	1000
工作温度	摄氏度		-40~ 85
WIFI 型号采集卡工作温度	摄氏度		-20~ 60
存储温度	摄氏度		-40~ 105
物理尺寸(长宽高)	mm	190*150*50	不含连接器长度
ADC输入详细电气参数
差分输入共模抑制比(CMRR)	dB	130
输入偏置电流	nA	1
输入偏置电压	uv	10
输入等效电压噪音	nVp-p	200	输入范围选择±10V 时最大值为 400
输入等效电流噪音	pAp-p	1	最大值为 2
等效输入电容	pF	400
输入电阻	GΩ	1
ADC 参考基准精度		0.02%
ADC 放大采集单元整体最大温漂	ppm/℃	6	最大 2ppm/°C

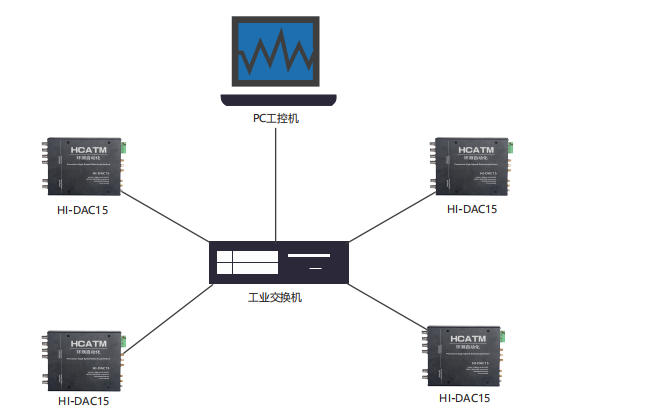

系统组成
